یکی از وظایف اصلی و مهم پکیج تولید آب گرم مصرفی در ساختمان می باشد، به همین دلیل است که چنانچه دستگاه در حالت گرمایش تنظیم شده باشد، به محض باز کردن شیر آب گرم مصرفی سریعاً به حالت مصرفی تغییر حالت می دهد.

در این شرایط تا زمان باز بودن شیر آب گرم مصرفی سیستم گرمایش غیر فعال باقی می ماندT اما امکان این ویژگی در دستگاه بدون داشتن فلوسوئیچ سالم اصولاً امکان پذیر نیست.

زیرا فقط با گزارش این قطعه به برد دستگاه است که بعد از باز کردن شیر آب گرم تمام قطعات مربوط به گرم کردن آب مصرفی در پکیج کار خود را آغاز می کنند.

در صورت عمل کردن فلوسوئیچ در دستگاه های تک مبدله پمپ پیکچ خاموش شده و در دستگاه های دو مبدله مسیر حرکت آب از حالت رادیاتوری یا گرمایش به سمت آب گرم مصرفی تغییر پیدا می کند.

اما در برخی موارد مشاهده شده که با وجود باز کردن آب گرم، دستگاه به درستی عمل نکرده و آب گرم مصرفی گرم نمی شود که این مسئله نشان دهنده مشکلی اساسی در روند کار پکیج در رابطه با فلوسوئیچ دستگاه می باشد.

به دلیل اهمیت این موضوع در ادامه با بیان علائم خرابی فلوسوئیچ به بررسی علت اصلی بروز این مشکل در پکیج پرداخته و نحوه تعمیر و تعویض این قطعه را نیز توضیح خواهیم داد.

علائم خراب بودن فلوسوئیچ پکیج

• با وجود باز بودن آب گرم مصرفی، دستگاه از حالت گرمایش یا زمستانه وارد حالت تابستانه نمی شود.
• درحالت تابستانه پکیج روشن نمی شود.
• سرد بودن آب گرم مصرفی.
• کار کردن دائمی پکیج در حالت تابستانه با وجود بستن شیر آب گرم مصرفی.

دلایل خرابی فلوسوئیچ پکیج و نحوه تعمیر آن

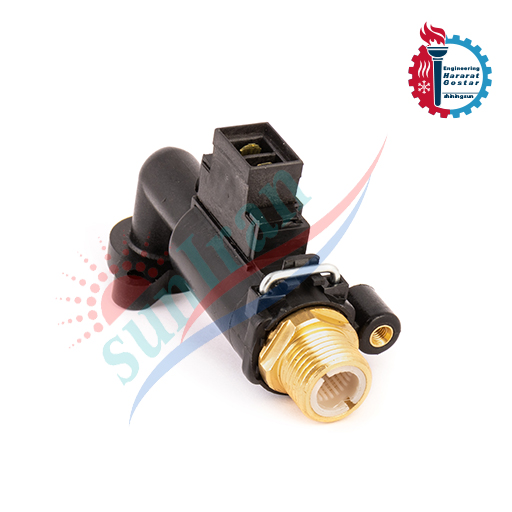

فلوسوئیچ مدل دو سیم از هفت قطعه مختلف به نام های پین، مغزی برنجی، اورینگ، شناور تفلونی، مغناطیس در بالای شناور، سنسور مغناطیس و بدنه در کنار سیم های اتصال دهنده آن به برد پکیج تشکیل شده است.

حال در ادامه دلایل خراب شدن فلوسوئیچ پکیج را با توجه به قطعات مختلف آن به همراه نحوه تعمیر هر مشکل بررسی خواهیم کرد.

• قطع بودن سیم های ارتباطی فلوسوئیچ

وظیفه اصلی فلوسوئیچ حس کردن جریان آب سرد در دستگاه و اعلام آن به برد پکیج به منظور گرم کردن آن است.

ارسال پیام روشن شدن پکیج به برد فقط از طریق برقراری جریان الکتریکی بین فلوسوئیچ و برد دستگاه صورت می گیرد، که این روند یعنی برقراری جریان الکتریکی در فلوسوئیچ بدون وصل شدن کنتاکت های آن امکان پذیر نیست.

تعمیر فلوسوئیچ پکیج در این حالت تنها با انجام بررسی سیم پیچی سیم های آن ممکن است.

• جمع شدن رسوبات در مغزی و اورینگ فلوسوئیچ

در اکثر موارد علت اصلی خراب شدن فلوسوئیچ به دلیل جمع شدن رسوبات داخل لوله آب ورودی به پکیج در داخل قسمت اورینگ یا مغزی فلوسوئیچ است.

در این حالت با وجود اینکه میزان فشار آب در دستگاه بالاتر از 5/. بار است، شناور تفلونی داخل فلوسوئیچ حرکت نمی کند تا حالت مغناطیسی مورد نیاز در قطعه را ایجاد کند.

چون رسوبات جمع شدن در مغزی و اورینگ فلوسوئیچ حجم آب ورودی به آن را کاهش می دهد. همین موضوع دلیل اهمیت نصب رسوبگیر در دستگاه را خاطر نشان می کند.

از طرفی به منظور کاهش احتمال بروز این مشکل در فلوسوئیچ از یک عدد فیلتر قبل از نصب فلوسوئیچ در پکیج استفاده می شود که در زمان انجام سرویس پکیج تمیز کردن این صافی بسیار مهم است.

بنابراین تعمیر فلوسوئیچ پکیج ایران رادیاتور نیز در این شرایط با تعویض یا تمیز کردن صافی قبل از آن و یا تمیز یا تعویض کردن اورینگ و مغزی داخل فلوسوئیچ قابل انجام است.

با نصب فیلتر رسوب گیر قبل از ورودی آب سرد به دستگاه می توان احتمال بروز این مشکل در پکیج را به حداقل رساند.

• گیر کردن فلوسوئیچ

در حالت عادی اتصال کلید فلوسوئیچ باید با باز کردن شیر آب گرم مصرفی بسته شده و با بستن شیر آب گرم مصرفی اتصال آن قطع شود.

ولی در شرایطی که فلوسوئیچ گیر کرده است، با وجود بستن شیر آب گرم مصرفی همچنان دستگاه در حالت تابستانه باقی مانده و پکیج خاموش نمی شود.

این مشکل در صورتی که پکیج برای حالت زمستانه تنظیم شده باشد به راحتی قابل تشخیص است، زیرا در حالت عادی باید بعد از بستن شیر آب گرم دوباره پکیج وارد مسیر گرمایش شود.

ولی گاهی به دلیل گیر کردن فلوسوئیچ دستگاه همچنان در حالت آب مصرفی باقی می ماند.

لازم به ذکر است که این مشکل سبب وارد شدن خسارت های بیشماری به دستگاه از قبیل داغ کردن سیستم، آبریزی از پکیج، سوراخ شدن بدنه پمپ پکیج و در نهایت کم شدن عمر مفید دستگاه می شود.

تنها راه تعمیر گیر کردن فلوسوئیچ پکیج تعویض این قطعه می باشد.

• بروز مشکل در حالت مغناطیسی فلوسوئیچ

فلوسوئیچ در واقع یک کلید مغناطیسی است که دارای مغناطیس و سنسور مغناطیس است.

این قطعه با کمک استفاده از حالت مغناطیسی آهنربای موجود در خود سبب برقراری جریان برق شده و با بستن مدار خود فرمان روشن شدن پکیج را به برد ارسال می کند.

تعویض کلی فلوسوئیچ تنها راه تعمیر حالت مغناطیس فلوسوئیچ در شرایطی است که مغناطیس و یا سنسور مغناطیسی آن دلیل خراب شدن فلوسوئیچ هستند.

تعویض فلوسوئیچ پکیج

تا این قسمت از متن با کمک آشنایی با علائم خرابی فلوسوئیچ توانسیتم دلایل خراب شدن آن و همچنین نحوه تعمیر این قطعه را بررسی کنیم.

همچنین دانستیم همانطور که وصل نشدن فلوسوئیچ سبب مختل شدن عملکرد کل سیستم پکیج در تولید آب گرم مصرفی در ساختمان می شود، غیر فعال نشدن فلوسوئیچ به دلیل گیر کردن آن نیز آسیب های زیادی را به دستگاه وارد خواهد کرد.

دراین حالت بهترین گزینه به منظور برگرداندن حالت اولیه و صحیح به فلوسوئیچ اقدام به تعویض این قطعه بر روی پکیج می باشد.

به همین دلیل در این بخش قصد داریم تا در خصوص نحوه تعویض فلوسوئیچ پکیج توضیحاتی را بیان کنیم.

با توجه به این که فلوسوئیچ پکیج در دو جنس برنجی و پلاستیکی در بازار موجود است، دقت کنید که فلوسوئچ مخصوص پکیج خود را تهیه کرده باشید.

لازم به ذکر است که فلوسوئیچ پکیج ایران رادیاتور از نوع پلاستیکی می باشد، بنابراین باید به منظورتعویض فلوسوئیچ ایران رادیاتور نوع پلاستیکی آن را تهیه کنید.

نحوه تعویض فلوسوئیچ پکیج

1. از قطع بودن کامل برق دستگاه مطمئن شوید.
2. دسته گاز اصلی دستگاه را بسته و مطمئن شوید در حین سرویس پکیج دوباره وصل نشود.
3. شیر آب ورودی به پکیج را به طور کامل ببندید تا دستگاه دیگر آبگیری نکند.
4. حال با کمک پیچ گوشتی مناسب پیچ های بالای بدنه پکیج را باز کرده و با فشار دادن دکمه فنری جلوی پکیج، قاب دستگاه را از جای خود در بیاورید.
5. شیر پرکن پکیج را باز کرده و همچنین با کمک باز کردن نزدیک ترین شیر آب به دستگاه آب درون سیستم را به طور کامل تخلیه کنید. توجه داشته باشید که ممکن است با این حال مقداری آب درون سیستم باقی بماند.
6. قسمت کنترل پنل یا کنسول جلوی پکیج را به سمت پایین بکشید.

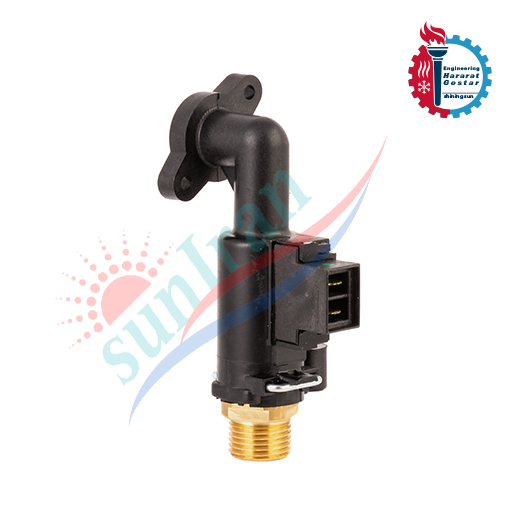

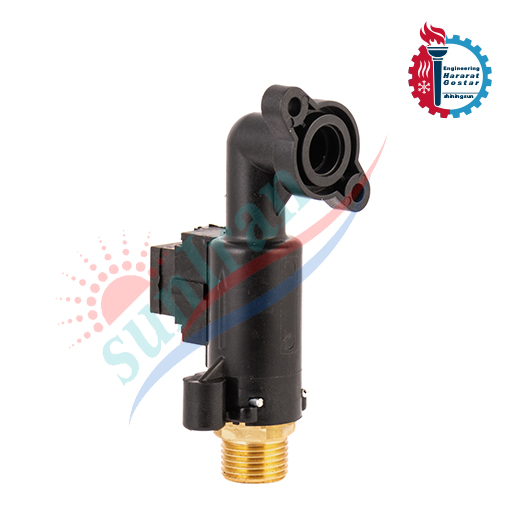

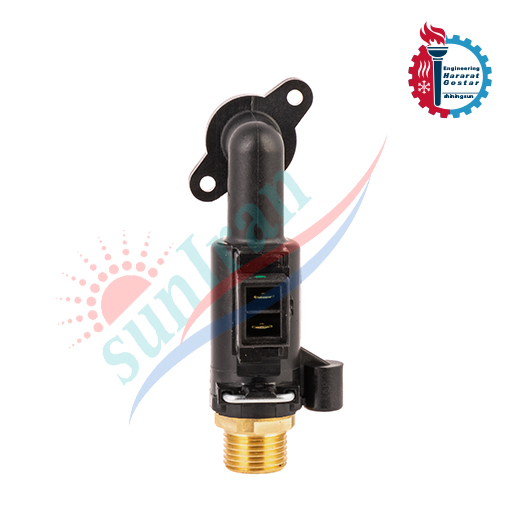

7. در این مرحله شما می توانید فلوسوئیچ پکیج را بر روی لوله مسی آب ورودی در کنار پمپ پکیج به خوبی ملاحظه کنید. شکل ظاهری این قطعه مشکی رنگ و استوانه ای مانند است.
8. اکنون نوبت به باز کردن سیم های فلوسوئیچ از محل اتصال خود به دستگاه می رسد، که این کار از طریق باز کردن دو سیم فلوسوئیچ از برد پکیج امکان پذیر است.
9. بدنه فلوسوئیچ از طریق مغزی دنباله دار به داخل لوله وصل شده است، پس با استفاده از آچار مناسب مغزی را شل کرده و فلوسوئیچ را آهسته به سمت جلو بکشید تا قطعه بیرون کشیده شود. قبل از انجام این کار پین نگهدارنده فلوسوئیچ را بردارید.
10. همانطور که گفتیم یکی از اجزای فلوسوئیچ حلقه اورینگی است، که به احتمال زیاد این قطعه نیز فرسوده شده است، پس به منظور نصب فلوسوئیچ پکیج اورینگ جدید داخل قطعه تهیه شده را در محل نمونه قبلی قرار دهید.
11. اکنون می توانید فلوسوئیچ جدید را در محل قرار دهید و دقت داشته باشید که به منظور حفظ کارایی قطعه آن در جهت درست جریان آب دستگاه قرار بدهید.
12. سپس سیم های ارتباطی آن را نیز ببندید. به خاطر داشته باشید که سیم های فلوسوئیچ باید هر دو به برد وصل شوند و این که کدام یک به قسمت بالای برد و کدام یک به پایین برد وصل شود، تفاوت خاصی ندارد.
13. بعد از وصل کردن سیم ها، به منظور محکم کردن فلوسوئیچ مغزی دنباله دار آن را چند دور با کمک آچار بپیچانید.
14. در این مرحله باید کنترل پنل دستگاه و همچنین قاب جلویی آن را در محل قبلی خود قرار داده و پیچ های مربوط به قاب را ببندید.
15. در انتها شیر گاز، اتصال برق و ورودی آب پکیج را یک به یک وصل کرده و با باز کردن شیر پرکن پکیج، دستگاه را تا رسیدن به فشار استاندارد آبگیری کنید.
16. بعد از انجام این فرآیند، حتماً محل نصب فلوسوئیچ نصب شده را به منظور بررسی نشتی احتمالی به خوبی چک کنید.

جمع بندی:

پکیج ها که امروزه محبوبیت زیادی پیدا کرده اند و جای موتورخانه ها را گرفته اند، از قطعات مختلفی ساخته شده اند که امکان خرابی در هر یک از اجزای آن ها اصلاً دور از ذهن نیست.

یکی از قطعات حساس در پکیج که به دلایل مختلفی دچار ایراد می شود فلوسوئیچ می باشد که در این متن به تفضیل راجع به ایرادت آن صحبت کردیم.

بنابراین با توجه به اهمیت این قطعه، تعمیر و تعویض آن ها باید حتماً به کارشناسانی خبره و کاربلد سپرده شود تا ضمن پیدا کردن دلیل خرابی آن، بتوانند به راحتی فلوسوئیچ پکیج را تعمیر و یا تعویض نمایند.
